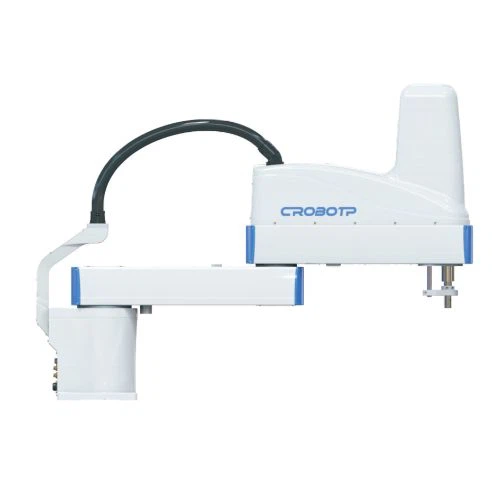

Robot Crobotp Scara

Robot Crobotp Scara

Podrobnosti
Največja nosilnost: 60 kg
Največja dosegljiva razdalja: 1200 mm
Stopnja svobode: 4 osi
Klasifikacijo proizvodov
Robot za upravljanje
Share to
Pošlji povpraševanje
Opis
Tehnične parametre

Predstavitev izdelka



CRP-RS12-60Z40 je štiriosni robot SCARA za industrijsko rokovanje in avtomatizacijo proizvodnje. Ima navedeno največjo nosilnost 60 kg, največji doseg 1200 mm in 400 mm premika osi Z.
Model je naveden za rokovanje, razvrščanje, polnjenje in praznjenje, spajkanje, razdeljevanje in tampotisk. Njegove specifikacije zagotavljajo osnovo za ocenjevanje zahtev glede obdelovancev, postavitve delovne postaje in integracije s proizvodno opremo.







Ključne značilnosti

Nosilnost 60 kg z dosegom 1200 mm

Z največjo nosilnostjo 60 kg, največjim dosegom 1200 mm in 400 mm giba osi Z je mogoče robota oceniti za prenos težkih obdelovancev, nalaganje in razkladanje stroja ter montažna opravila v njegovem delovnem območju.

0,79 s standardni čas cikla

Navedeni standardni čas cikla je 0,79 s, kar je začetna referenca za visoko zmogljive aplikacije. Pred uporabo te številke za oceno prepustnosti proizvodne linije potrdite preskusno zaporedje in pogoje delovanja s CRP.

Vgrajen Gigabit Ethernet

Telo robota vključuje vgrajen vmesnik Gigabit Ethernet za omrežno povezljivost. Pri načrtovanju integracije s proizvodno opremo potrdite podprte komunikacijske protokole in združljivost krmilnika.

Telo robota 120 kg

Z navedeno telesno težo 120 kg robot zagotavlja določeno referenco teže za načrtovanje namestitve. Preverite namestitveno risbo, namestitev in zahtevano podporno strukturo, preden dokončate načrt delovne postaje.







Dviganje in namestitvene mere



Pred načrtovanjem ravnanja z opremo in namestitve delovne postaje preglejte diagram dviganja in namestitvene mere. Uporabite risbo, da ocenite prostor za namestitev, namestitev in dostop za nastavitev in vzdrževanje.



Dvižni diagram

1



Diagram namestitvenih dimenzij

2







Scenariji uporabe



Naslednje aplikacije so navedene v specifikacijah izdelka. Dejanska primernost je odvisna od zasnove procesa in konfiguracije robota.

  • Ravnanje:Prenos obdelovancev med določenimi položaji ali proizvodnimi postajami.
  • Razvrščanje:Premikanje elementov med lokacijami v samodejnem poteku dela za razvrščanje.
  • Nakladanje in razkladanje:Prenos obdelovancev v ali iz obdelovalne opreme.
  • Spajkanje:Postavite ali premaknite obdelovanec ali orodje, kot zahteva postopek spajkanja.
  • Doziranje:Sledite določeni poti za točilne operacije.
  • Tamponski tisk:Postavite ali prenesite obdelovance skozi potek dela tamponskega tiska.







Tehnični parametri ohišja robota



Splošne specifikacije

Parameter

Specifikacija

Model

CRP-RS12-60Z40

Način namestitve

Namestitev pulta

Telesna teža robota

120KG

Največja dosegljiva razdalja

1200mm

Standardni časovni utrip cikla

0.79S

Največja obremenitev

60KG



Ponovi natančnost pozicioniranja

os

Specifikacija

J1–J2

±0,03 mm

J3

±0,01 mm

J4

±0,005 stopinj



Največja pot

os

Specifikacija

J1

±130 stopinj

J2

±150 stopinj

J3

400mm

J4

±360 stopinj



Največja hitrost

os

Specifikacija

J1–J2

8062 mm/s

J3

760 mm/s

J4

669 stopinj /S



J4 Dovoljeni vztrajnostni moment

Stanje obremenitve

Specifikacija

Nazivna obremenitev

1 kg·m²

Največja obremenitev

2,4 kg·m²



Uporabniški vmesnik in električne informacije

Parameter

Specifikacija

Uporabniški vmesnik - vezje

26 Pin

Elektrika

φ6mm2,φ8mm2 vzdržljiva napetost: 0,59MPa

Konfiguracija električne omarice

G12



Namestitveno okolje

Parameter

Specifikacija

Relativna vlažnost

20%~80% RH (brez kondenzacije)

Vibracije

Pod 0,5G

Temperatura okolja

0 - 40 stopnja

Druge zahteve

Namestitev robota mora biti stran od vnetljivih ali jedkih tekočin ali plinov, električnih virov motenj







Prilagajanje in razvoj OEM/ODM



Za projekte, ki zahtevajo novo zasnovo robota ali drugačno konfiguracijo poleg navedenih možnosti, kontaktirajte CRP, da se pogovorite o zahtevah za uporabo in tehnični izvedljivosti.

1


Možnosti konfiguracije

• Zunanji povezovalni kabel:5 m standard; možnosti 8 m, 10 m in 15 m; na voljo dolžine po meri.
• Transformator:Navedene možnosti vključujejo 3000 W, 5000 W in 8000 W; lahko se zahtevajo druge specifikacije.
• Teach obesek:Model E in model C.
• Naučite viseči kabel:6 m, 8 m, 10 m, 12 m in 15 m; na voljo dolžine po meri.
• Sistemski vmesnik:angleški vmesnik z nalepkami na zaslonu CRP; Navedene alternativne angleške oznake so predmet pristojbine za oblikovanje v višini 2000 USD.
• Barva robota:Modra (RAL 5015), telekom siva (RAL 7047), rdeča (RAL 3027), rumena ASD (RAL 1007), rumena FLK (RAL 1008), signalno bela (RAL 9003), travnati papir (RAL 9018) in svetlo siva (RAL 7035). Ostale barve so navedene s 45-dnevnim rokom dobave.

Razvoj novega robota

Za projekt, ki morda zahteva novo zasnovo robota, se lahko kupci obrnejo na CRP za začetno tehnično razpravo. Uporabne informacije vključujejo:
• Uporaba:Proizvodni proces in naloga, ki jo mora robot opraviti.
• Obdelovanec:Mere, teža, oblika in zahteve glede rokovanja.
• Zahteve glede gibanja:Zahtevani doseg, navpični hod, obseg gibanja in ciljni čas cikla, kjer je znan.
• Pogoji namestitve:Razpoložljiv prostor, ureditev montaže in oprema v okolici.
• Sistemska integracija:Zahteve za krmilnik, orodje, električne povezave in komunikacijo, kjer je primerno.
• Cilji projekta:Vse posebne zahteve glede delovanja, postavitve ali konfiguracije, ki jih obstoječi modeli morda ne izpolnjujejo.



Pogovorite se o konfiguraciji svojega robota ali novem razvojnem projektu







Proizvodnja in nadzor kakovosti



Uradne informacije o tovarni CRP opisujejo proizvodno bazo, ki pokriva več kot 30.000 m², letno proizvodno zmogljivost 30.000 kompletov, približno 300 zaposlenih in več kot 40 % raziskovalnega osebja. Te številke opisujejo CRP na ravni podjetja in ne proizvodnih podatkov, specifičnih za CRP-RS12-60Z40.

2



Proizvodnja in pregled

CRP opisuje svoj proizvodni proces, ki vključuje proizvodnjo osnovnih komponent, sestavljanje robota, robotsko namestitev za oblačenje in testiranje robotov. Njegove objavljene tovarniške informacije prav tako navajajo, da pregledi kakovosti zajemajo proizvodnjo od vhodnih materialov do končnih izdelkov.
Pred odpremo CRP poroča o preverjanjih delovanja, ki vključujejo ponavljajočo se natančnost pozicioniranja in stabilnost obremenitve. Kupci lahko zahtevajo inšpekcijske zapise in merila sprejemljivosti, ki veljajo za njihovo naročilo.



Izvedite več o proizvodnji CRP







pogosta vprašanja



V: Katere informacije so potrebne za oceno, ali ta robot ustreza moji aplikaciji?

O: Navedite težo obdelovanca in orodja, zahtevane položaje za prevzem in namestitev, postavitev postaje, zaporedje gibanja in ciljni čas cikla. CRP lahko te podrobnosti uporabi za oceno predlagane aplikacije in konfiguracije.

V: Kako naj se ovrednoti navedeni čas cikla 0,79 s?

O: Specifikacija izdelka navaja 0,79 s, vendar ne opredeljuje preskusnega zaporedja ali pogojev. Potrdite te podrobnosti s CRP, preden uporabite sliko za oceno prepustnosti linije.

V: Ali je CRP-RS12-60Z40 mogoče prilagoditi?

A: CRP lists options for cables, transformer power, teach pendants, interface configuration, and color across its industrial robot offerings. Availability for this model must be confirmed for the requested configuration.

V: Kaj je treba potrditi pred integracijo robota s proizvodno opremo?

O: Zahtevajte ustrezne informacije o komunikacijskem protokolu, električne risbe, zahteve za ožičenje in podrobnosti o združljivosti krmilnika. Objavljena specifikacija navaja 26-polni vmesnik vezja in konfiguracijo omarice G12; originalni opis izdelka identificira tudi vgrajeni Gigabit Ethernet.

V: Katere zapise o kakovosti lahko zahtevajo kupci?

O: CRP opisuje preverjanja pred odpremo, ki vključujejo ponavljajočo se natančnost pozicioniranja in stabilnost obremenitve. Zahtevajte veljavne inšpekcijske zapise in merila sprejemljivosti za določeno naročilo.

V: Ali je ta model zasnovan za sodelovanje z ljudmi?

O: Priložene informacije o izdelku uvrščajo CRP-RS12-60Z40 med robote za rokovanje. Ne dokazuje, da je ta model zasnovan ali certificiran za skupno delovanje. Potrdite predvideni način delovanja in veljavne varnostne zahteve s CRP, preden ga izberete za sodelujočo delovno postajo.
