Robot za ravnanje z velikimi obremenitvami

Robot za ravnanje z velikimi obremenitvami

Podrobnosti
Največja nosilnost: 360 kg
Največja dosegljiva razdalja: 2771 mm
Stopnja svobode: 6 osi
Klasifikacijo proizvodov
Robot za upravljanje
Share to
Pošlji povpraševanje
Opis
Tehnične parametre

Predstavitev izdelka

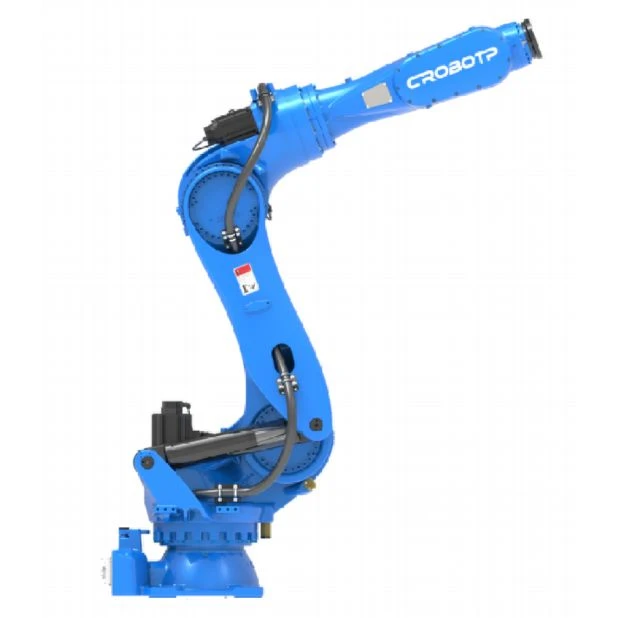

CRP-RA28-360 je šestosni robot za industrijsko rokovanje, zasnovan za težke obdelovance in postopke prenosa materiala. Z največjo nosilnostjo 360 kg in največjim dosegom 2.771 mm podpira manipulacijo, sestavljanje, rezanje, točkovno varjenje, označevanje, rezkanje in brušenje.
Zaradi konfiguracije za pritrditev na tla in specifikacij za zapestje z visoko zmogljivostjo je kandidat za težke proizvodne celice, kjer so teža obdelovanca, konfiguracija orodja in postavitev delovne postaje ključni dejavniki izbire.







Tehnične specifikacije



Parameter

Specifikacija

Model

CRP-RA28-360

Vrsta robota

Vertikalni zgibni robot

Stopnje svobode

6 axes

Največja nosilnost

360 kg

Največji doseg

2,771 mm

Ponovljivost

±0,08 mm

Telesna teža robota

1,574 kg

Način namestitve

Pritrjen na tla

Raven hrupa

<80 dB(A)

Električna omarica

G15A

Rezerviran V/I

26-pin

Rezervirani pnevmatski priključki

2 × φ12 mm

Ocena zaščite telesa

IP54

Ocena zaščite zapestja

IP67



Pot osi in največja hitrost

os

Potovalni razpon

Največja hitrost

1. os

-180 stopinj do +180 stopinj

90 stopinj/s

2. os

-85 stopinj do +65 stopinj

82 stopinj/s

3. os

-75 stopinj do +160 stopinj

82 stopinj/s

4. os

-210 stopinj do +210 stopinj

100 stopinj/s

5. os

-125 stopinj do +125 stopinj

100 stopinj/s

6. os

-360 stopinj do +360 stopinj

200 stopinj/s



Parametri obremenitve zapestja

Parameter

4. os

5. os

6. os

Dovoljeni navor

2,060 N·m

2,060 N·m

1,060 N·m

Dovoljeni vztrajnostni moment

260 kg·m²

260 kg·m²

160 kg·m²



Delovno okolje

Parameter

Specifikacija

Temperatura okolja

0-45 stopinj

Relativna vlažnost

35–85 % RH, brez kondenzacije

Vibracije

Pod 0,5 g

Namestitveno okolje

Hraniti ločeno od vnetljivih ali jedkih tekočin in plinov ter virov električnih motenj







Prilagajanje



Robota za težko obremenitev je treba ovrednotiti kot del celotne delovne postaje, ne samo glede na tovor. Delite naslednje informacije o projektu, da se lahko konfiguracija robota in zahteve za integracijo ocenijo glede na načrtovani proces.



Vnos projekta

Kaj zagotoviti

Obdelovanec

Največja teža, mere, oblika in točke prevzema

Orodje za konec roke

Tip prijemala ali procesnega orodja, teža, mere in težišče

Obremenitev zapestja

Porazdelitev obremenitve orodja in obdelovanca, vključno z informacijami o vztrajnosti, kjer so na voljo

Delovna ovojnica

Koordinate prevzema in postavitve, zahtevane usmeritve in postavitev postaje

Proces

Rokovanje, sestavljanje, rezanje, točkovno varjenje, označevanje, rezkanje ali brušenje

Proizvodni cilj

Potreben čas cikla, zaporedje prenosa in urnik delovanja

Celični vmesniki

Razporeditev napeljave, pnevmatske zahteve, V/I signali in sorodna oprema

Pogoji spletnega mesta

Prostor za namestitev, podrobnosti o tleh in temeljih ter okoljski pogoji







Pogovorite se o svojem projektu avtomatizacije velikih obremenitev

Delite svojo težo in dimenzije obdelovanca, podrobnosti o orodju, procesu in postavitvi delovne postaje s CRP, da razpravljate o izbiri robota in zahtevah za integracijo.







Izdelava in preverjanje kakovosti



CRP-jeve proizvodne in inšpekcijske zmogljivosti na ravni podjetja zagotavljajo proizvodno ozadje za njegovo paleto industrijskih robotov.

  • Integrirana proizvodnja:CRP poroča o proizvodni bazi na več kot 30.000 m², s procesi, ki zajemajo proizvodnjo osnovnih komponent, sestavljanje robotov, robotsko namestitev za oblačenje in testiranje robotov.
  • Preverjanje učinkovitosti pred odpremo:CRP opisuje testiranje, ki vključuje ponavljajočo se natančnost pozicioniranja in stabilnost delovanja pri obremenitvi.
  • Inženirska in projektna podpora:CRP zagotavlja tehnično svetovanje in podporo pri načrtovanju projektov za izbiro robotov in integracijo avtomatizacije.

To so zmogljivosti na ravni podjetja. Merila sprejemljivosti za določen projekt CRP-RA28-360 je treba opredeliti glede na aplikacijo, orodja in dogovorjene tehnične zahteve.







pogosta vprašanja



V: Ali je tovor 360 kg skupna teža obdelovanca in prijemala?

O: Stopnja tovora robota je ključna meja izbire, vendar mora celotna obremenitev zapestja izpolnjevati tudi veljavne omejitve navora in vztrajnostnega momenta. Za oceno konfiguracije navedite podrobnosti obdelovanca in orodja za konec kraka.

V: Ali doseg 2771 mm pomeni, da lahko robot dostopa do vsake točke znotraj te razdalje?

O: Ne. Dejanska dostopnost je odvisna od robotove delovne ovojnice, premikanja sklepov, orientacije orodja, osnovnega položaja in okoliških vpenjal. Med načrtovanjem postavitve preglejte diagrame delovnega območja in obsega gibanja.

V: Ali se lahko ta robot uporablja za brušenje ali točkovno varjenje?

O: Ti procesi so navedeni med aplikacijami modela. Primernost za določen postopek je odvisna od orodja, obremenitve zapestja, zahtev procesa in splošne konfiguracije celice.

V: Kaj je treba preveriti, preden izberete orodje za konec roke?

O: Preverite težo orodja in obdelovanca, težišče, mere, zahtevano orientacijo, dovoljen navor zapestja in vztrajnostni moment. Prijemalo ali procesno orodje mora ustrezati omejitvam obremenitve robota in predvidenemu gibanju.

V: Katere pogoje namestitve je treba upoštevati?

O: Navedeni način namestitve je pritrditev na tla. Pregled lokacije mora zajemati odtis namestitve, pogoje temeljev in tal, delovni ovoj, bližnjo opremo in dostop za vzdrževanje.

V: Ali je mogoče konfiguracijo robota prilagoditi?

O: CRP navaja možnosti, kot so dolžina kabla, moč transformatorja, konfiguracija obeska za učenje, jezik vmesnika in barva. O drugih zahtevah, specifičnih za projekt, se je treba pogovoriti s CRP, da se ugotovi, kaj je podprto za predvideno aplikacijo.

V: Katere informacije so potrebne za ponudbo projekta?

O: Navedite težo in mere obdelovanca, podrobnosti o orodju, postopek nanašanja, zahtevani doseg in gibanje, ciljni čas cikla, postavitev delovne postaje in ustrezne električne ali pnevmatske vmesnike. Te informacije pomagajo CRP oceniti predlagano konfiguracijo robota in obseg integracije.
